Термодат-12К6-А

Термодат-12К6-А

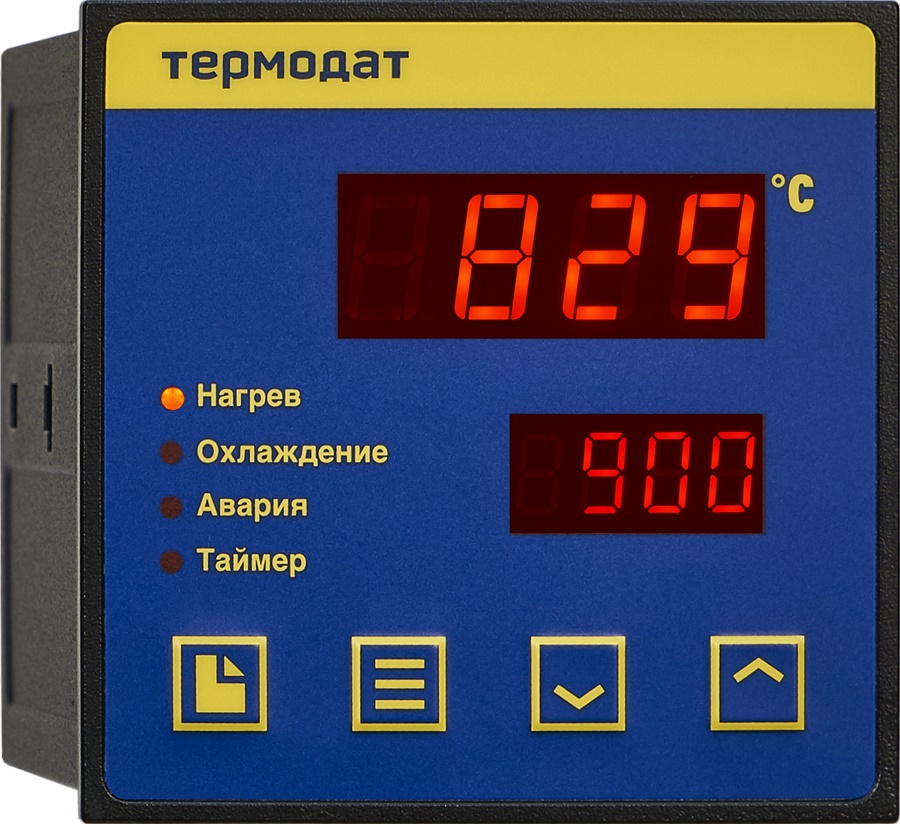

Термодат-12К6-А - одноканальный ПИД-регулятор температуры и аварийный сигнализатор со светодиодными индикаторами.  Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

  • ПИД-регулятор
  • ПИД-регулирование с автоматической настройкой коэффициентов
  • Универсальный вход
  • Логический (дискретный) вход
  • Выходы: релейный, симисторный, транзисторный, аналоговый
  • Две уставки
  • Возможность трехпозиционного регулирования с помощью задвижек с электроприводом
  • Таймер
  • Аварийная сигнализация
  • Прочный металлический корпус, размер 1/4 DIN (96х96х82мм)
  • Гарантия 5 лет

    Предназначен для:
  • Измерения температуры
  • ПИД-регулирования температуры

Модели прибора

Наименование Цена за 1 шт. Срок поставки Купить Техническое описание
12К6-А

1 универсальный вход, 1 дискретный вход, 1 аналоговый выход, 2 реле, 1 релейно-симисторный выход, 1 транзисторный выход, интерфейс RS485

14 360 руб. Со склада
- + шт
не загружено
12К6-А-2М

1 универсальный вход, 1 дискретный вход, 1 аналоговый выход, 2 реле, 2 реле, 1 релейно-симисторный выход, 1 транзисторный выход, интерфейс RS485, архивная память

20 100 руб. Со склада
- + шт
не загружено


Технические характеристики "Термодат-12К6-А"

  • Входы: Один универсальный вход, один дискретный вход;
  • Выходы: Реле, релейно-симисторный выход, транзисторный выход, аналоговый выход;
  • Закон регулирования: ПИД, Двухпозиционный, Трехпозиционный;
  • Диапазон температур измерения: От -270°С до 2500°С, (зависит от типа датчика);
  • Напряжение питания: Номинальное ~ 220В, допустимое ~160…250В;
  • Потребляемая мощность: Не более 10 Вт;
  • Корпус: пластиковый, для щитового монтажа;
  • Дисплей: Светодиодный, четырехразрядный (высота символов 14 и 10 мм); четыре светодиодных индикатора режима работы;
  • Габаритные размеры: Лицевая панель 96х96мм., глубина 92мм, вырез в щите 92х92мм;
  • Масса: Не более 1 кг;
  • Условия эксплуатации: От -30ºС до +50ºС, влажность от 5 до 90%, без конденсации влаги;

Полное описание "Термодат-12К6-А"

Регулятор измеритель температуры пропорционально-интегрально-дифференцирующий Термодат-12К6-А

Термодат-12К6-А – одноканальный ПИД-регулятор температуры, с возможностью регулирования процессами по двухпозиционному или трехпозиционному закону, оснащенный автоматическим таймером. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в металлическом корпусе, щитовой монтаж. Термодат-12К6-А оснащен дополнительными светодиодными индикаторами – для отображения температуры уставки, отображения текущего режима работы прибора и аварийной ситуации. Дискретный вход, предназначенный для включения и выключения регулирования или таймера. Прибор может быть снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.
Технические условия: ТУ 4218-004-12023213-2009

Сертификация: Приборы Термодат внесены в Государственный реестр средств измерений №17602-09. Сертификат RU.C.32.001.А. №38820 от 23.03.2010 г. Разрешение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-045946 на применение во взрывопожароопасных и химически опасных производствах вне взрывоопасных зон Сертификат соответствия № РОСС RU.МЕ48.Н02704 Сертификат об утверждении типа средства измерений в республике Беларусь № 3674 Сертификат об утверждении типа средства измерений в республике Казахстан № 6410

Метрология: Поверка приборов "Термодат" должна осуществляться в соответствии с "Методикой поверки СК2.320.202 МП" Межповерочный интервал 2 года

Скачать файлы "Термодат-12К6-А"

termodat-12K6.pdf6711.3 Kbскачать
3D-модель прибора 12K6-А.pdf958.1 Kbскачать
3D-модель прибора 12K6-А.stp2038.7 Kbскачать
Габаритный чертеж прибора 12K6-А.dwg266 Kbскачать
