Термодат-19Е6

Термодат-19Е6

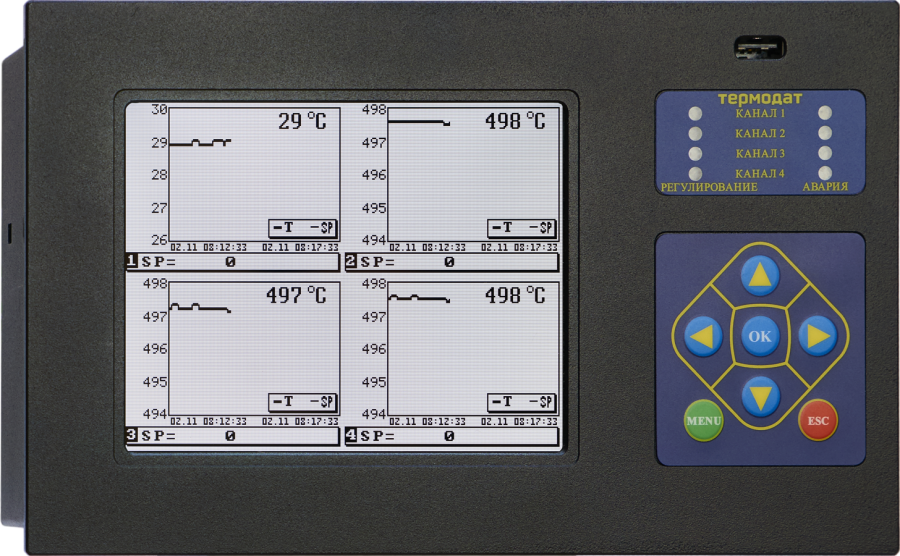

Термодат-19Е6 - четырехканальный регулятор температуры по программе и электронный самописец с графическим 6" дисплеем.  Возможные опции - USB-разъемом для снятия архивных данных на Flash-носитель и Ethernet-разъем.  Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 7 кнопками справа от экрана.

  • 4 входных канала
  • ПИД-регулятор
  • Электронный самописец
  • Большой графический дисплей 6 дюймов
  • USB-разъем для подключения Flash-носителя
  • Регулирование по программе
  • ПИД-закон регулирования, автоматическая настройка коэффициентов
  • Универсальный вход
  • Логический (дискретный) вход
  • Выходы: релейно-симисторный, транзисторный
  • Аварийная сигнализация
  • Прочный металлический корпус, размер 235х120х68мм.
  • USB-разъем для снятия архивных данных на Flash-носитель
  • Гарантия 5 лет

    Предназначен для:
  • Регулирования температуры по заданной программе
  • Замены устаревших самописцев

Модели прибора

Наименование Цена за 1 шт. Срок поставки Купить Техническое описание
19Е6-Е

4 универсальных входа, 4 дискретных входа, 4 транзисторных выхода, 5 релелейно-симисторных выходов, интерфейс RS485, архивная память 8 Гб, USB-разъем, Ethernet-разъем

85 170 руб. Со склада
- + шт
не загружено


Технические характеристики "Термодат-19Е6"

  • Входы: Четыре универсальных входа, четыре дискретных входа;
  • Выходы: Транзисторные выходы, реле, релейно-симисторные выходы;
  • Считывание архива: USB-разъем;
  • Возможные опции: Ethernet-разъем;
  • Закон регулирования: ПИД, Двухпозиционный, трехпозиционный, регулирование по программе;
  • Диапазон температур измерения: От -270°С до 2500°С, (зависит от типа датчика);
  • Напряжение питания:   Номинальное ~ 220В, допустимое ~160…250В;
  • Потребляемая мощность: Не более 15 Вт;
  • Корпус: Металлический, для щитового монтажа;
  • Дисплей:Графический жидкокристаллический экран 120х92 мм, разрешение 320х240 точек;
  • Дополнительные индикаторы:Восемь светодиодных индикаторов режима работы;
  • Габаритные размеры: 230х138мм. глубина 90мм;
  • Масса: Не более 2 кг;
  • Условия эксплуатации: От -10ºС до +45ºС, влажность от 5 до 80%, без конденсации влаги;

Полное описание "Термодат-19Е6"

Многоканальный ПИД регулятор-измеритель температуры с разъемом USB Термодат-19е6

Термодат-19Е6 – четырехканальный регулятор температуры по программе и электронный самописец, с возможностью регулирования по двухпозиционному или трехпозиционному закону по четырем независимым каналам одновременно, оснащенный таймером, дополнительными светодиодными индикаторами и выходами, а также USB-разъемом для скачивания архива прибора на Flash-носитель. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в металлическом корпусе, щитовой монтаж, большой графический 6” дисплей. Измеренное значение может отображаться как в виде одного или четырех графиков, так и в виде текста. Имеется возможность настраивать отображаемую величину (С0, Па, % и т.д.). Термодат-19Е5 оснащен четырьмя дискретными входами, предназначенными для включения и выключения регулирования или таймера. Прибор снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.

Технические условия:ТУ 4218-004-12023213-2009

Сертификация: Приборы Термодат внесены в Государственный реестр средств измерений №17602-09. Сертификат RU.C.32.001.А. №38820 от 23.03.2010 г. Сертификат соответствия № РОСС RU.МЕ48.Н02704 Разрешение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-045946 на применение во взрывопожароопасных и химически опасных производствах и объектах вне взрывоопасных зон

Метрология: Поверка приборов «Термодат» должна осуществляться в соответствии с «Методикой поверки СК2.320.202 МП». Методику поверки можно скачать на сайте www.termodat.ru Межповерочный интервал 2 года

Скачать файлы "Термодат-19Е6"

w_19Е6_v2.3.pdf1329.8 Kbскачать
3D-модель прибора 19E6.pdf1080.8 Kbскачать
3D-модель прибора 19E6.stp2173.9 Kbскачать
Габаритный чертеж прибора 19E6.dwg271.2 Kbскачать

Модели снятые с производства

Наименование Аналог
19Е6/4УВ/4В/4Т/5РС/485/8Gb -
19Е6/4УВ/4В/4Т/5РС/485/8Gb/F -
19Е6/4УВ/4В/4Т/5РС/485/8Gb/F/Eth -
19Е6/4УВ/4В/4Т/5РС/485/8Gb/F/Eth/Bt -
