БПБ

Бобышка предназначена для установки датчиков ТД728 (СП48), ТД728 (СП49) на термометрируемых объектах.
Пример для записи при заказе: БПБ-М27-М01
- БПБ - бобышка прямая без уплотнения;
- M27 - резьба монтажная, для присоединения датчика, М27х2;
- M01 - материал бобышки, 12Х18Н10Т.

Модели прибора

Наименование	Цена за 1 шт.	Срок поставки	Купить	Техническое описание
БПБ-М27-М01	750 руб.		- + шт	не загружено

Технические характеристики "БПБ"

Материал бобышки: 12Х18Н10Т, Сталь 20
Резьба монтажная: М27х2, G1/2:
Диаметр термопары: 10, 20 мм.

Полное описание "БПБ"

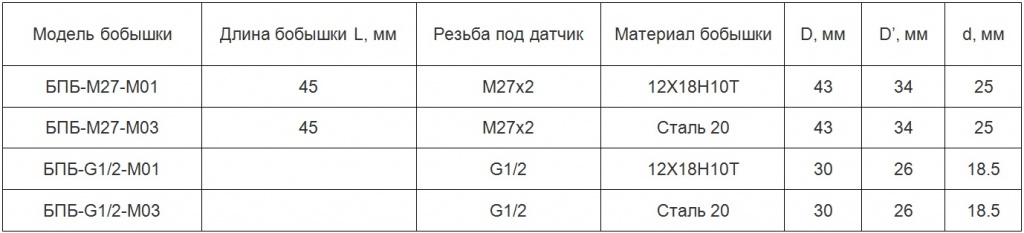

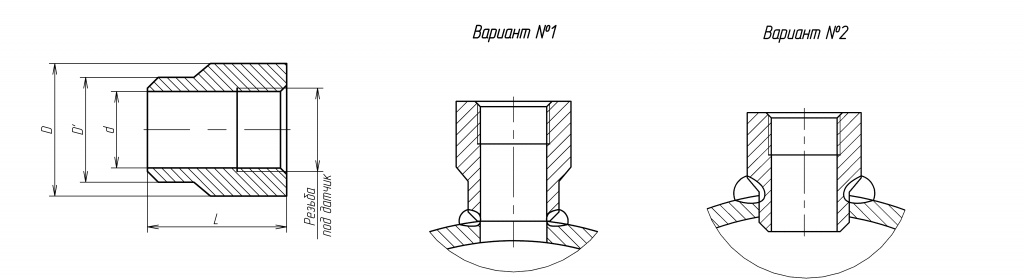

Бобышка предназначена для установки датчиков ТД728 (СП48), ТД728 (СП49) на термометрируемых объектах. Для обеспечения герметичности системы между бобышкой и датчиком рекомендуется применить резьбовой анаэробный герметик или другой уплотняющий материал для резьбовых соединений, заданный проектом. Монтаж бобышки осуществляется заказчиком с применением сварки, варианты установки приведены на рисунке. Возможные варианты исполнения приведены в таблице:

15. БПБ.jpg

16. БПБ.jpg

Скачать файлы "БПБ"

3D_Бобышка_БПБ.rar

156.5 Kb

скачать

Модели снятые с производства

Наименование	Аналог
БПБ-М27-М03	-
БПБ-G1/2-М01	-
БПБ-G1/2-М03	-
