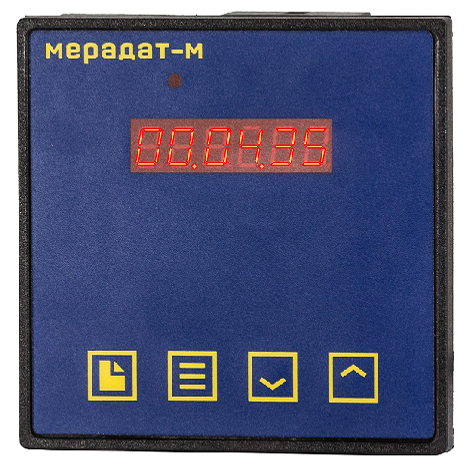

Мерадат-М10Т4

Предназначен для решения задач технологических процессов, в которых необходимо обеспечить работу реле времени по заданному режиму. В приборе задается время обратного отсчета таймера (уставка таймера). По окончании отсчета таймера сработает реле и будет оставаться в этом состоянии в течение заданного времени. Состояние реле конфигурируется самим пользователем. Команду о запуске таймера можно подавать как с помощью кнопок передней панели, так и с помощью внешних контактов (кнопка, тумблер).

Оснащен внешним входом для удаленного запуска/остановки времени отсчета таймера при помощи внешней кнопки или тумблера, а также релейным выходом для выдачи управляющих сигналов при достижении заданной уставки.

Функциональные возможности:

Внешний вход для запуска/остановки времени отсчета таймера
Индикация времени отсчета в заданном пользователем разрешении
Суммарный счетчик (за смену, за сутки и пр.)
Реле для сигнализации о достижении заданного значения
Настройка прибора кнопками на лицевой панели
Сохранение настроек прибора при отключении питания
Защита настроек прибора от несанкционированного доступа
Сохранение настроек прибора при отключении питания

Модели прибора

Технические характеристики "Мерадат-М10Т4"

Полный диапазон уставок: от 00 секунд до 99 часов
Разрешение: часы/минуты/секунды/десятые доли секунд
Питание (АС): 220 В, 50±2 Гц
Потребляемая мощность: < 7 ВА
Внешний вход: 1, гальванически развязан с цепями прибора
Режим работы внешнего входа: Кнопка/тумблер
Выход релейный: 1
Параметры выхода: 3А, 220В для НР контакта. 1А, 220В для НЗ
Тип индикации: Шестисимвольный LED индикатор
Тип корпуса: Щитовой монтаж
Габаритные размеры: 96 х 96 х 90 мм
Масса: < 1 кг
Температура окружающей среды: 5– 45 °С
Атмосферное давление: 84 – 106,7 кПа
Относительная влажность воздуха (< +30 °С, без конденсации влаги): < 75%

Полное описание "Мерадат-М10Т4"

Функциональные возможности:

Внешний вход для запуска/остановки времени отсчета таймера
Индикация времени отсчета в заданном пользователем разрешении
Суммарный счетчик (за смену, за сутки и пр.)
Реле для сигнализации о достижении заданного значения
Настройка прибора кнопками на лицевой панели
Сохранение настроек прибора при отключении питания
Защита настроек прибора от несанкционированного доступа
Сохранение настроек прибора при отключении питания

Скачать файлы "Мерадат-М10Т4"

Руководство по эксплуатации Мерадат-М10Т4.pdf

700 Kb

скачать

Модели снятые с производства

Наименование	Аналог
М10Т4/1В/1Р	-
