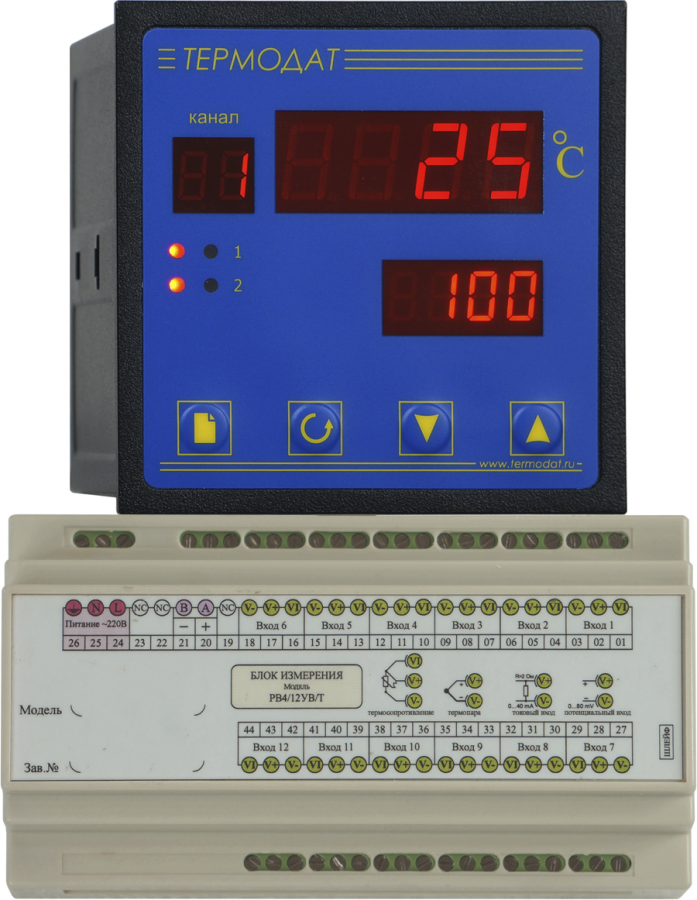

Термодат-22К5
Термодат-22К5 - многоканальный ПИД-регулятор температуры и аварийный сигнализатор со светодиодными индикаторами. Прибор имеет от 8 до 12 универсальных входов, предназначенных для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.
- 8 - 12 входных каналов
- 8 - 12 основных выходов для управления нагревателем или охладителем
- Выходы: реле, симисторные или транзисторные
- Входы универсальные
- 2 аварийных реле на блоке индикации и управления
- Регулятор температуры
- Яркие светодиодные индикаторы
- 2 блока
- Энергонезависимая память 4 Мбайта (дополнительная опция)
- Интерфейс для связи с компьютером RS485
- Гарантия 5 лет
- Предназначен для:
- Измерения температуры
- ПИД-регулирования температуры
- Аварийной сигнализации
Модели прибора
| Наименование | Цена за 1 шт. | Срок поставки | Купить | Техническое описание |
|---|---|---|---|---|
| 22К5/2Р/485-РВ/8УВ/8Р 8 универсальных входов, 8 реле, 2 аварийных реле, интерфейс RS485 |
49 220 руб. | 20 дней | не загружено | |
| 22К5/2Р/485-РВ/8УВ/8Р/8Р 8 универсальных входов, 16 реле, 2 аварийных реле, интерфейс RS485 |
50 290 руб. | 20 дней | не загружено | |
| 22К5/2Р/485-РВ/8УВ/8Т/8Р 8 универсальных входов, 8 транзисторных выходов, 8 реле, 2 аварийных реле, интерфейс RS485 |
49 220 руб. | 20 дней | не загружено | |
| 22К5/2Р/485-РВ/8УВ/8С/8Р 8 универсальных входов, 8 симисторных выходов, 8 реле, 2 аварийных реле, интерфейс RS485 |
51 360 руб. | 20 дней | не загружено | |
| 22К5/2Р/485/4М-РВ/8УВ/8Р 8 универсальных входов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память |
54 570 руб. | 20 дней | не загружено | |
| 22К5/2Р/485/4М-РВ/8УВ/8Р/8Р 8 универсальных входов, 16 реле, 2 аварийных реле, интерфейс RS485, архивная память |
55 640 руб. | 20 дней | не загружено | |
| 22К5/2Р/485/4М-РВ/8УВ/8Т/8Р 8 универсальных входов, 8 транзисторных выходов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память |
54 570 руб. | 20 дней | не загружено | |
| 22К5/2Р/485/4М-РВ/8УВ/8С/8Р 8 универсальных входов, 8 симисторных выходов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память |
56 710 руб. | 20 дней | не загружено |
| Наименование | Цена за 1 шт. | Срок поставки | Купить | Техническое описание |
|---|---|---|---|---|
| 22К5/2Р/485-РВ/12УВ/12Р 12 универсальных входов, 12 реле, 2 аварийных реле, интерфейс RS485 |
53 500 руб. | 20 дней | не загружено | |
| 22К5/2Р/485-РВ/12УВ/12Т 12 универсальных входов, 12 транзисторных выходов, 2 аварийных реле, интерфейс RS485 |
53 500 руб. | 20 дней | не загружено | |
| 22К5/2Р/485-РВ/12УВ/12С 12 универсальных входов, 12 симисторных выходов, 2 аварийных реле, интерфейс RS485 |
54 570 руб. | 20 дней | не загружено | |
| 22К5/2Р/485-РВ/12УВ/12Р/12Р 12 универсальных входов, 24 реле, 2 аварийных реле, интерфейс RS485 |
54 570 руб. | 20 дней | не загружено | |
| 22К5/2Р/485-РВ/12УВ/12Т/12Р 12 универсальных входов, 12 транзисторных выходов, 12 реле, 2 аварийных реле, интерфейс RS485 |
53 500 руб. | 20 дней | не загружено | |
| 22К5/2Р/485-РВ/12УВ/12С/12Р 12 универсальных входов, 12 симисторных выходов, 12 реле, 2 аварийных реле, интерфейс RS485 |
55 640 руб. | 20 дней | не загружено | |
| 22К5/2Р/485/4М-РВ/12УВ/12Р 12 универсальных входов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память |
58 850 руб. | 20 дней | не загружено | |
| 22К5/2Р/485/4М-РВ/12УВ/12Т 12 универсальных входов, 12 транзисторных выходов, 2 аварийных реле, интерфейс RS485, архивная память |
58 850 руб. | 20 дней | не загружено | |
| 22К5/2Р/485/4М-РВ/12УВ/12Р/12Р 12 универсальных входов, 24 реле, 2 аварийных реле, интерфейс RS485, архивная память |
59 920 руб. | 20 дней | не загружено | |
| 22К5/2Р/485/4М-РВ/12УВ/12Т/12Р 12 универсальных входов, 12 транзисторных выходов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память |
58 850 руб. | 20 дней | не загружено | |
| 22К5/2Р/485/4М-РВ/12УВ/12С/12Р 12 универсальных входов, 12 симисторных выходов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память |
60 990 руб. | 20 дней | не загружено |
Технические характеристики "Термодат-22К5"
- Входы: Восемь или двенадцать;
- Выходы: Реле, транзисторные выходы, симисторные выходы;
- Закон регулирования: Двухпозиционный, ПИД;
- Диапазон температур измерения: От -270°С до 1372°С, (зависит от типа датчика);
- Напряжение питания: Номинальное ~ 220В, допустимое ~160…250В;
- Потребляемая мощность: Не более 20 Вт;
- Корпус: Металлический блок индикации и управления. Пластмассовый блок измерения и выходов с креплением на DIN-рейку;
- Дисплей: Светодиодный, 2 строки по 4 разряда, индикатор номера канала (14мм и 10мм); 4 индикатора аварийной сигнализации;
- Габаритные размеры: Блок индикации и управления: 96х96х82мм; Блок измерения: 107х92,5х59мм, 159х92,5х59мм или 340х140х92мм;
- Масса: Не более 2,5 кг;
- Условия эксплуатации: От +5ºС до +45ºС, влажность от 5 до 90%, без конденсации влаги;
Полное описание "Термодат-22К5"
Многоканальный пид терморегулятор сигнализатор Термодат-22К5
Регулятор измеритель Термодат-22К5 8Р 8Р. Скачать руководство по эксплуатации
Регулятор измеритель Термодат-22К5 8Т 8Р. Скачать руководство по эксплуатации
Регулятор измеритель Термодат-22К5 12Р. Скачать руководство по эксплуатации
Регулятор измеритель Термодат-22К5 12С 12Р. Скачать руководство по эксплуатации
Регулятор измеритель Термодат-22К5 12Т 12Р. Скачать руководство по эксплуатации
Технические условия: ТУ 4218-004-12023213-2013
Сертификация:
Приборы Термодат внесены в Государственный реестр средств измерений №17602-15.
Сертификат RU.C.32.001.А. №57970 от 06.03.2015 г.
Метрология:
Поверка приборов "Термодат" должна осуществляться в соответствии с "Методикой поверки МП 2411-0106-2014".
Межповерочный интервал 2 года
Скачать файлы "Термодат-22К5"
| Руководство пользователя Термодат 22К5.pdf | 2101.3 Kb | скачать |
Модели снятые с производства
| Наименование | Аналог |
|---|---|
| 22К5/2Р-РВ/8УВ/8Р | - |
| 22К5/2Р-РВ/8УВ/8Т | - |
| 22К5/2Р-РВ/8УВ/8С | - |
| 22К5/2Р-РВ/8УВ/8Р/8Р | - |
| 22К5/2Р-РВ/8УВ/8Т/8Р | - |
| 22К5/2Р-РВ/8УВ/8С/8Р | - |
| 22К5/2Р/485-РВ/8УВ/8Т | - |
| 22К5/2Р/485-РВ/8УВ/8С | - |
| 22К5/2Р/485/4М-РВ/8УВ/8Т | - |
| 22К5/2Р/485/4М-РВ/8УВ/8С | - |
| 22К5/2Р-РВ/12УВ/12Р | - |
| 22К5/2Р-РВ/12УВ/12Т | - |
| 22К5/2Р-РВ/12УВ/12С | - |
| 22К5/2Р-РВ/12УВ/12Р/12Р | - |
| 22К5/2Р-РВ/12УВ/12Т/12Р | - |
| 22К5/2Р-РВ/12УВ/12С/12Р | - |
| 22К5/2Р/485/4М-РВ/12УВ/12С | - |
