Термодат-22М5

Многоканальный аварийный сигнализатор Термодат-22М5

Термодат-22М5 - Измеритель температуры и аварийный сигнализатор  со светодиодными индикаторами по 8, 12 или 24 каналам одновременно. Прибор имеет от 8 до 24 универсальных входов, предназначенных для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

  • 8 - 24 канала
  • 2 блока
  • Яркие светодиодные индикаторы
  • Входы универсальные или для термопар
  • 2 аварийных реле на основном блоке
  • Энергонезависимая память 4 Мбайта (дополнительная опция)
  • Интерфейс для связи с компьютером RS485 (дополнительная опция)
  • Гарантия 5 лет

    Предназначен для:
  • Измерения температуры
  • Аварийной сигнализации

Модели прибора

8 измерительных каналов +
Наименование Цена за 1 шт. Срок поставки Купить Техническое описание
22М5/2Р/485-РВ/8УВ

8 универсальных входов, 2 аварийных реле, интерфейс RS485

35 410 руб. 20 дней
- + шт
не загружено
22М5/2Р/485-РВ/8УВ/8Р

8 универсальных входов, 8 реле, 2 аварийных реле, интерфейс RS485

41 150 руб. 20 дней
- + шт
не загружено
22М5/2Р/485-РВ/8УВ/8Р/8Р

8 универсальных входов, 16 реле, 2 аварийных реле, интерфейс RS485

42 110 руб. 20 дней
- + шт
не загружено
22М5/2Р/485/4М-РВ/8УВ

8 универсальных входов, 2 аварийных реле, интерфейс RS485, архивная память

40 190 руб. 20 дней
- + шт
не загружено
22М5/2Р/485/4М-РВ/8УВ/8Р

8 универсальных входов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память

45 940 руб. 20 дней
- + шт
не загружено
22М5/2Р/485/4М-РВ/8УВ/8Р/8Р

8 универсальных входов, 16 реле, 2 аварийных реле, интерфейс RS485, архивная память

46 890 руб. 20 дней
- + шт
не загружено
12 измерительных каналов +
Наименование Цена за 1 шт. Срок поставки Купить Техническое описание
22М5/2Р/485-РВ/12УВ

12 универсальных входов, 2 аварийных реле, интерфейс RS485

38 280 руб. 20 дней
- + шт
не загружено
22М5/2Р/485-РВ/12УВ/12Р

12 универсальных входов, 12 реле, 2 аварийных реле, интерфейс RS485

44 980 руб. 20 дней
- + шт
не загружено
22М5/2Р/485-РВ/12УВ/12Р/12Р

12 универсальных входов, 24 реле, 2 аварийных реле, интерфейс RS485

50 720 руб. 10 дней
- + шт
не загружено
22М5/2Р/485/4М-РВ/12УВ

12 универсальных входов, 2 аварийных реле, интерфейс RS485, архивная память

43 060 руб. 20 дней
- + шт
не загружено
22М5/2Р/485/4М-РВ/12УВ/12Р

12 универсальных входов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память

49 760 руб. 20 дней
- + шт
не загружено
22М5/2Р/485/4М-РВ/12УВ/12Р/12Р

12 универсальных входов, 24 реле, 2 аварийных реле, интерфейс RS485, архивная память

50 720 руб. 20 дней
- + шт
не загружено
24 измерительных канала +
Наименование Цена за 1 шт. Срок поставки Купить Техническое описание
22М5/2Р/485-РВ/24УВ

24 универсальных входа, 2 аварийных реле, интерфейс RS485

52 640 руб. 20 дней
- + шт
не загружено
22М5/2Р/485/4М-РВ/24УВ

24 универсальных входа, 2 аварийных реле, интерфейс RS485, архивная память

57 420 руб. 20 дней
- + шт
не загружено


Технические характеристики "Термодат-22М5"

  • Входы: Восемь, двенадцать или двадцать четыре универсальных входа;
  • Выходы:  Реле с переключающимися контактами (7А, ~220В);
  • Диапазон температур измерения: От -270°С до 1372°С, (зависит от типа датчика);
  • Напряжение питания: Номинальное ~ 220В, допустимое ~160…250В;
  • Потребляемая мощность: Не более 20 Вт;
  • Корпус: Металлический блок индикации и управления. Пластмассовый блок измерения и выходов с креплением на DIN-рейку;
  • Дисплей:Светодиодный, 2 строки по 4 разряда, индикатор номера канала (14мм и 10мм); 4 индикатора аварийной сигнализации;
  • Габаритные размеры: Блок индикации и управления: 96х96х82мм; Блок измерения: 107х92,5х59мм, 159х92,5х59мм или 340х140х92мм;
  • Масса: Не более 2,5 кг;
  • Условия эксплуатации: От +5ºС до +45ºС, влажность от 5 до 90%, без конденсации влаги;

Полное описание "Термодат-22М5"

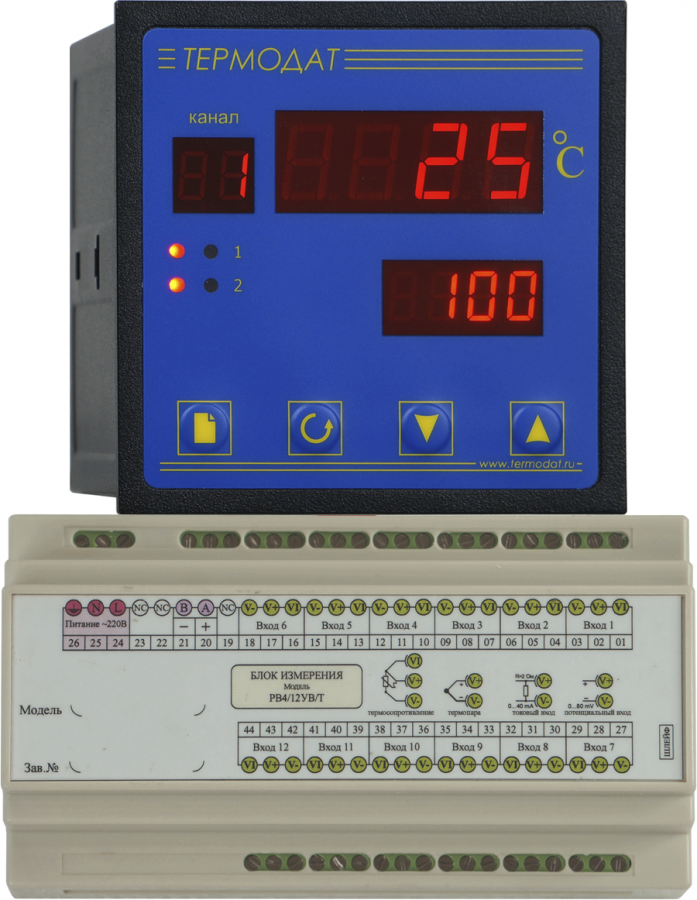

Многоканальный измеритель и сигнализатор Термодат-22М5

Термодат-22М5 - многоканальный прибор для измерения и аварийной сигнализации температуры по восьми, двенадцати или двадцати четырем независимым каналам одновременно. Исполнение в виде двух блоков – блок индикации в металлическом корпусе для щитового монтажа и блок измерения в пластиковом корпусе для крепления на DIN-рейку. Блоки могут быть удалены друг от друга на расстояние до 1км. Термодат-22М5 оснащен дополнительными светодиодными индикаторами, отображающими номер текущего канала, температуру уставки текущего канала и состояние двух общих аварийных реле. Прибор может быть снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.

Технические условия: ТУ 4218-004-12023213-2013

Сертификация: Приборы Термодат внесены в Государственный реестр средств измерений №17602-15. Сертификат RU.C.32.001.А. №57970 от 06.03.2015 г.

Метрология: Поверка приборов "Термодат" осуществляется в соответствии с "Методикой поверки МП 2411-0106-2014".
Межповерочный интервал 2 года

Скачать файлы "Термодат-22М5"

Руководство пользователя Термодат 22М5.pdf2401.9 Kbскачать
3D-модель прибора 22M5.pdf588.5 Kbскачать
3D-модель прибора 22M5.stp1121.6 Kbскачать
Габаритный чертеж прибора 22M5.dwg176.7 Kbскачать

Модели снятые с производства

Наименование Аналог
22М5/2Р-РВ/8УВ -
22М5/2Р-РВ/8УВ/8Р -
22М5/2Р-РВ/8УВ/8Р/8Р -
22М5/2Р-РВ/12УВ -
22М5/2Р-РВ/12УВ/12Р -
22М5/2Р-РВ/12УВ/12Р/12Р -
22М5/2Р/485-РВ/12УВ/12Р/12Р -
22М5/2Р-РВ/12УВ/12Р-РВ/12А -
22М5/2Р/485-РВ/12УВ/12Р-РВ/12А -
22М5/2Р/485/4М-РВ/12УВ/12Р/12Р-РВ/12А -
22М5/2Р-РВ/24УВ -
