Термодат-16Е6-A-F

Термодат-16Е6-A-F

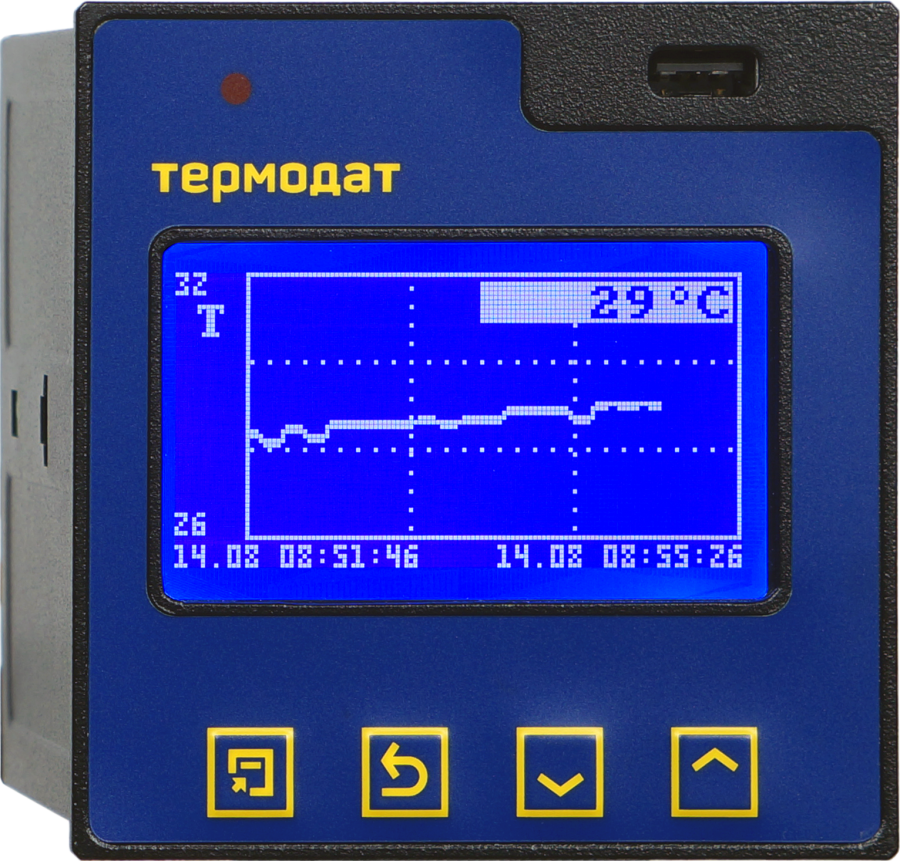

Термодат-16Е6-A-F - одноканальный регулятор температуры по программе и электронный самописец с графическим 3,5" дисплеем.  Прибор оснащен USB-разъемом для снятия архивных данных на Flash-носитель. Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

Является аналогом и заменой следующих устаревших приборов: Термодат-16Е1, Термодат-16Е2, Термодат-16Е3.

  • ПИД-регулятор
  • Электронный самописец
  • Графический дисплей
  • Регулирование по программе
  • ПИД-закон регулирования, автоматическая настройка коэффициентов
  • Универсальный вход
  • Логический (дискретный) вход
  • Выходы: релейный, симисторный, транзисторный, аналоговый
  • Интерфейс для связи с компьютером RS485
  • USB-разъем
  • Аварийная сигнализация
  • Прочный металлический корпус, размер 1/4 DIN (96х96х82мм)
  • Гарантия 5 лет

    Предназначен для:
  • Регулирования температуры по заданной программе
  • Замены устаревших самописцев
  • Измерения и регистрации температуры
  • Активация свободного выхода на шаге программы

Модели прибора

Наименование Цена за 1 шт. Срок поставки Купить Техническое описание
16Е6-А-F

1 универсальный вход, 1 дискретный вход, 2 реле, 1 релейно-симисторный выход, 1 транзисторный выход, 1 аналоговый выход, интерфейс RS485, архивная память, USB-разъем

38 280 руб. Со склада
- + шт
не загружено


Технические характеристики "Термодат-16Е6-A-F"

  • Входы: Один универсальный вход, один дискретный вход;
  • Выходы: 2 реле, транзисторный выход, релейно-симисторный выход, аналоговый выход;
  • Считывание архива: USB-разъем;
  • Закон регулирования: ПИД, двухпозиционный, трехпозиционный, регулирование по программе;
  • Запуск регулирования по графику: есть;
  • Диапазон температур измерения: От -270°С до 2500°С, (зависит от типа датчика);
  • Напряжение питания:  Номинальное ~ 220В, допустимое ~160…250В;
  • Потребляемая мощность: Не более 10 Вт;
  • Корпус:Пластиковый, для щитового монтажа;
  • Дисплей:Графический жидкокристаллический экран 67х33мм, разрешение 128х64 точек;
  • Габаритные размеры: Лицевая панель 96х96мм., глубина 92мм, вырез в щите 92х92мм;
  • Масса: Не более 1 кг;
  • Условия эксплуатации: От -10ºС до +45ºС, влажность от 5 до 80%, без конденсации влаги;

Полное описание "Термодат-16Е6-A-F"

Одноканальный программный пид регулятор-измеритель Термодат-16Е6

Термодат-16Е6 одноканальный регулятор температуры по программе и электронный самописец, с возможностью регулирования по ПИД, двухпозиционному или трехпозиционному закону, оснащенный таймером, а также USB-разъемом для скачивания архива прибора на Flash-носитель. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в металлическом корпусе, щитовой монтаж, графический 3,5 дюймов дисплей. Измеренное значение может отображаться как в виде графика, так и в виде текста. Имеется возможность настраивать отображаемую величину (С0, Па, % и т.д.). Термодат-16Е6 оснащен дискретным входом, предназначенным для включения и выключения регулирования или таймера. Прибор снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений


Сертификаты и разрешения

Технические условия:ТУ 4218-004-12023213-2009

Сертификация: Приборы Термодат внесены в Государственный реестр средств измерений №17602-09. Сертификат RU.C.32.001.А. №38820 от 23.03.2010 г. Разрешение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-045946 на применение во взрывопожаро-опасных и химически опасных производствах вне взрывоопасных зон Сертификат соответствия № РОСС RU.МЕ48.Н02704 Сертификат об утверждении типа средства измерений в республике Беларусь № 3674 Сертификат об утверждении типа средства измерений в республике Казахстан № 6410
Метрология: Поверка приборов «Термодат» должна осуществляться в соответствии с «Методикой поверки СК2.320.202 МП». Методику поверки можно скачать на сайте www.termodat.ru Межповерочный интервал 2 года

Скачать файлы "Термодат-16Е6-A-F"

termodat-16e6.pdf2434.5 Kbскачать
3D-модель прибора 16E6-А-F.stp1385.2 Kbскачать
Габаритный чертеж прибора 16E6-А-F.dwg145 Kbскачать

Модели снятые с производства

Наименование Аналог
16Е6/1УВ/1В/3Р/1Т/485/4М -
16Е6/1УВ/1В/3Р/1Т/485/4М/IP67пп -
16Е6/1УВ/1В/2Р/1С/1Т/485/4М -
16Е6/1УВ/1В/3Р/1Т/485/4Gb/F -
16Е6/1УВ/1В/1А/2Р/1Т/485/4М -
16Е6/1УВ/1В/2Р/1С/1Т/485/4Gb/F -
16Е6/1УВ/1В/1А/2Р/1Т/485/4Gb/F -
16Е6/1УВ/1В/2Р/1РС/1Т/1А/485/8Gb/F -
