Термодат-16К6-А

Термодат-16К6-А

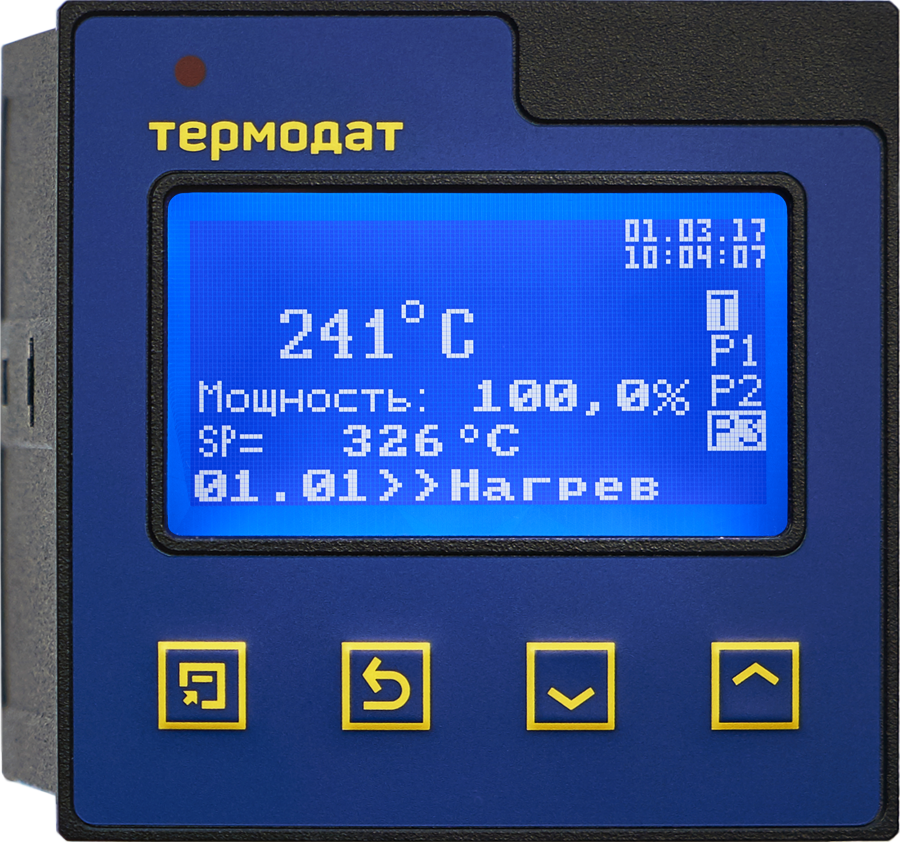

Термодат-16К6 - одноканальный ПИД-регулятор температуры и электронный самописец с графическим 3,5" дисплеем. Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

Является аналогом и заменой следующих устаревших приборов: Термодат-16К1, Термодат-16К2, Термодат-16К3.

  • ПИД-регулятор
  • Электронный самописец
  • Графический дисплей
  • Универсальный вход
  • Выходы: релейные
  • Интерфейс для связи с компьютером RS485
  • Аварийная сигнализация
  • Прочный металлический корпус, размер 1/4 DIN (96х96х90мм)
  • Гарантия 5 лет

    Предназначен для:
  • Замены устаревших самописцев
  • ПИД-регулирования
  • Измерения и регистрации температуры

Модели прибора

Наименование Цена за 1 шт. Срок поставки Купить Техническое описание
16К6-А

1 универсальный вход, 1 дискретный вход, 2 реле, 1 релейно-симисторный выход, 1 транзисторный выход, 1 аналоговый выход, интерфейс RS485, архивная память

30 620 руб. 20 дней
- + шт
не загружено


Технические характеристики "Термодат-16К6-А"

  • Входы: Один универсальный вход, один дискретный вход;
  • Выходы: 2 реле, транзисторный выход, симисторный выход;
  • Закон регулирования: ПИД, Двухпозиционный;
  • Диапазон температур измерения: От -270°С до 2500°С, (зависит от типа датчика);
  • Напряжение питания:  Номинальное ~ 220В, допустимое ~160…250В;
  • Потребляемая мощность: Не более 10 Вт;
  • Корпус:Пластиковый, для щитового монтажа;
  • Дисплей:Графический жидкокристаллический экран 67х33мм, разрешение 128х64 точек;
  • Габаритные размеры: Лицевая панель 96х96мм., глубина 92мм, вырез в щите 92х92мм;
  • Масса: Не более 1 кг;
  • Условия эксплуатации: От +5ºС до +40ºС, влажность от 5 до 80%, без конденсации влаги;

Полное описание "Термодат-16К6-А"

Одноканальный ПИД-регулятор температуры и электронный самописец Термодат-16К6

Термодат-16К6 одноканальный ПИД-регулятор температуры и электронный самописец, с возможностью регулирования по двухпозиционному или трехпозиционному закону, оснащенный таймером. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в металлическом корпусе, щитовой монтаж, графический 3,5 дюймов дисплей. Измеренное значение может отображаться как в виде графика, так и в виде текста. Имеется возможность настраивать отображаемую величину (С0, Па, % и т.д.). Термодат-16К6 оснащен дискретным входом, предназначенным для включения и выключения регулирования или таймера. Прибор снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.
В наличии

Сертификаты и разрешения

Технические условия: ТУ 4218-004-12023213-2009

Сертификация: Приборы Термодат внесены в Государственный реестр средств измерений №17602-09. Сертификат RU.C.32.001.А. №38820 от 23.03.2010 г. Разрешение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-045946 на применение во взрывопожароопасных и химически опасных производствах вне взрывоопасных зон Сертификат соответствия № РОСС RU.МЕ48.Н02704 Сертификат об утверждении типа средства измерений в республике Беларусь № 3674 Сертификат об утверждении типа средства измерений в республике Казахстан № 6410

Метрология: Поверка приборов "Термодат" должна осуществляться в соответствии с "Методикой поверки СК2.320.202 МП". Межповерочный интервал 2 года

Скачать файлы "Термодат-16К6-А"

Руководство пользователя Термодат 16К6.pdf2491.9 Kbскачать

Модели снятые с производства

Наименование Аналог
16К6/1УВ/1В/3Р/1Т/485/4М -
16К6/1УВ/1В/2Р/1РС/1Т/1А/485/4М -
16К6/1УВ/1В/2Р/1С/1Т/485/4М -
16К6/1УВ/1В/3Р/1Т/485/4Gb/F -
16К6/1УВ/1В/2Р/1С/1Т/485/4Gb/F -
