Термодат-17Е6-А

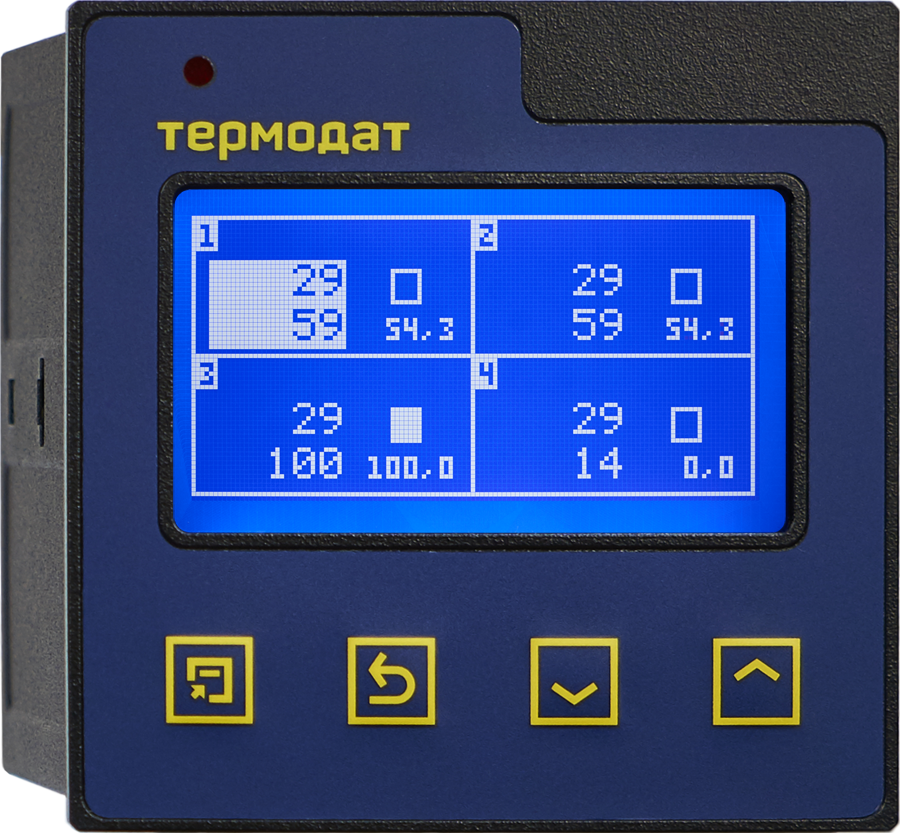

Термодат-17Е6 - двух- или четырехканальный регулятор температуры по программе и электронный самописец с графическим 3,5" дисплеем. Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

2 или 4 входных канала
ПИД-регулятор, регулятор по программе
Электронный самописец
Графический дисплей
ПИД-закон регулирования, автоматическая настройка коэффициентов
Универсальный вход
Логический (цифровой) вход
Выходы: релейный, симисторный, транзисторный, аналоговый
Интерфейс для связи с компьютером RS485
Аварийная сигнализация
Прочный металлический корпус, размер 1/4 DIN (96х96х90мм)
Гарантия 5 лет

Предназначен для:

Регулирования температуры по заданной программе
Замены устаревших самописцев
Измерения и регистрации температуры

Модели прибора

2 канала +

Наименование	Цена за 1 шт.	Срок поставки	Купить	Техническое описание
17Е6/2УВ/1В/2Т/2Р/1Р/485/4М 2 универсальных входа, 1 дискретный вход, 3 реле, 2 транзисторных выхода, интерфейс RS485, архивная память	38 280 руб.	Со склада	- + шт	не загружено

4 канала +

Наименование	Цена за 1 шт.	Срок поставки	Купить	Техническое описание
17Е6/4УВ/4Р/1Р/485/4М 4 универсальных входа, 1 дискретный вход, 5 реле, интерфейс RS485, архивная память	40 190 руб.	Со склада	- + шт	не загружено
17Е6/4УВ/4Т/1Р/485/4М 4 универсальных входа, 1 дискретный вход, 4 транзисторных выхода, 1 реле, интерфейс RS485, архивная память	40 190 руб.	Со склада	- + шт	не загружено
17Е6/4УВ/4С/1Р/485/4М 4 универсальных входа, 1 дискретный вход, 4 симисторных выхода, 1 реле, интерфейс RS485, архивная память	41 150 руб.	5 дней	- + шт	не загружено

Технические характеристики "Термодат-17Е6-А"

Входы: Два или четыре универсальных входа, один дискретный вход;
Выходы: Реле, транзисторный выход, симисторный выход;
Закон регулирования: ПИД, двухпозиционный, регулирование по программе;
Запуск регулирования по графику: есть;
Диапазон температур измерения: От -270°С до 2500°С, (зависит от типа датчика);
Напряжение питания: Номинальное ~ 220В, допустимое ~160…250В;
Потребляемая мощность: Не более 10 Вт;
Корпус: Металлический, для щитового монтажа;
Дисплей:Графический жидкокристаллический экран 67х33мм, разрешение 128х64 точек;
Габаритные размеры: Лицевая панель 96х96мм., глубина 92мм, вырез в щите 92х92мм;
Масса: Не более 1 кг;
Условия эксплуатации: От +5ºС до +40ºС, влажность от 5 до 80%, без конденсации влаги;

Полное описание "Термодат-17Е6-А"

Двух - четырехканальный программируемый ПИД регулятор измеритель температуры и электронный самописец Термодат-17Е6

Термодат-17Е6 регулятор температуры по программе и электронный самописец, с возможностью регулирования по двум или четырем независимым каналам одновременно, оснащенный таймером. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в металлическом корпусе, щитовой монтаж, графический 3,5 дюймов дисплей. Измеренное значение может отображаться как в виде графика, так и в виде текста. Имеется возможность настраивать отображаемую величину (С0, Па, %). Прибор снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.

В наличии

Видеоинструкции по настройке ПИД терморегулятора Термодат-17е6

Сертификаты и разрешения

Технические условия:ТУ 4218-004-12023213-2009

Сертификация: Приборы Термодат внесены в Государственный реестр средств измерений №17602-09. Сертификат RU.C.32.001.А. №38820 от 23.03.2010 г Разрешение Федеральной службы по экологическому,технологическому и атомному надзору № РРС 00-045946 на применение во взрывопожароопасных и химически опасных производствах вне взрывоопасных зон Сертификат соответствия № РОСС RU.МЕ48.Н02704

Метрология: Поверка приборов «Термодат» должна осуществляться в соответствии с «Методикой поверки СК2.320.202 МП». Методику поверки можно скачать на сайте www.termodat.ru Межповерочный интервал 2 года

Скачать файлы "Термодат-17Е6-А"

Руководство пользователя Термодат 17Е6.pdf

2150.7 Kb

скачать

Модели снятые с производства

Наименование	Аналог
17Е6/2УВ/2Р/1Р/485/4М	-
17Е6/4УВ/4Т/1Р/485/4М/IP67пп	-
