Термодат-17M6

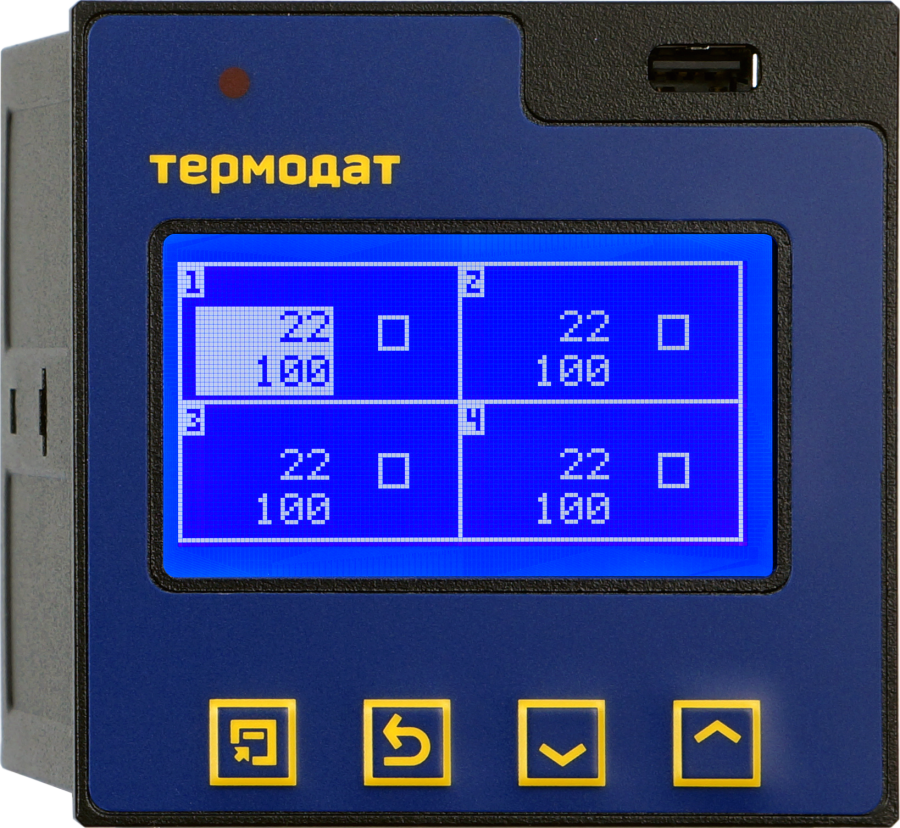

Термодат-17М6 - четырехканальный регистратор температуры, аварийный сигнализатор с графическим 3,5" дисплеем. Прибор оснащен USB-разъемом для снятия архивных данных на Flash-носитель. Электронный самописец. Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

4 входных канала
Электронный самописец
Графический дисплей
Универсальный вход
Выходы: релейные
Интерфейс для связи с компьютером RS485
USB-разъем
Аварийная сигнализация
Прочный металлический корпус, размер 1/4 DIN (96х96х90мм)
Гарантия 5 лет

Предназначен для:

Замены устаревших самописцев
Измерения и регистрации температуры
Аварийной сигнализации

Модели прибора

Наименование	Цена за 1 шт.	Срок поставки	Купить	Техническое описание
17М6-А 4 универсальных входа, 4 реле, интерфейс RS485, архивная память	33 500 руб.	Со склада	- + шт	не загружено
17М6-А-F 4 универсальных входа, 4 реле, интерфейс RS485, архивная память, USB-разъем	40 190 руб.	Со склада	- + шт	не загружено

Технические характеристики "Термодат-17M6"

Входы: Четыре универсальных входа;
Выходы: Реле с переключающимися контактами (7А, ~220В);
Считывание архива: USB-разъем;
Диапазон температур измерения: От -270°С до 2500°С, (зависит от типа датчика);
Напряжение питания: Номинальное ~ 220В, допустимое ~160…250В;
Потребляемая мощность: Не более 10 Вт;
Корпус: Металлический, для щитового монтажа;
Дисплей:Графический жидкокристаллический экран 67х33мм, разрешение 128х64 точек;
Габаритные размеры: Лицевая панель 96х96мм., глубина 92мм, вырез в щите 92х92мм;
Масса: Не более 1 кг;
Условия эксплуатации: От +5ºС до +40ºС, влажность от 5 до 80%, без конденсации влаги;

Полное описание "Термодат-17M6"

Четырехканальный измеритель температуры самописец Термодат-17М6

Термодат-17М6 четырехканальный электронный самописец для измерения температуры и аварийной сигнализации по четырем независимым каналам одновременно. Прибор оснащен USB-разъемом для скачивания архива прибора на Flash-носитель. Исполнение в металлическом корпусе, щитовой монтаж, графический 3,5 дюймов дисплей. Измеренное значение может отображаться как в виде графика, так и в виде текста. Имеется возможность настраивать отображаемую величину (С0, Па, % и т.д.). Прибор снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.

В наличии

Сертификаты и разрешения

Технические условия: ТУ 4218-004-12023213-2009

Сертификация: Приборы Термодат внесены в Государственный реестр средств измерений №17602-09. Сертификат RU.C.32.001.А. №38820 от 23.03.2010 г. Разрешение Федеральной службы по экологическому,технологическому и атомному надзору № РРС 00-045946 на применение во взрывопожароопасных и химически опасных производствах вне взрывоопасных зон Сертификат соответствия № РОСС RU.МЕ48.Н02704 Сертификат об утверждении типа средства измерений в республике Беларусь № 3674 Сертификат об утверждении типа средства измерений в республике Казахстан № 6410

Метрология: Поверка приборов "Термодат" осуществляется в соответствии с "Методикой поверки СК2.320.202 МП". Межповерочный интервал 2 года

Скачать файлы "Термодат-17M6"

Руководство пользователя Термодат 17М6.pdf	1383.2 Kb	скачать
3D-модель прибора 17M6_F.pdf	693.3 Kb	скачать
3D-модель прибора 17M6_F.stp	1215.7 Kb	скачать
Габаритный чертеж прибора 17M6_F.dwg	155 Kb	скачать

Модели снятые с производства

Наименование	Аналог
17М6/4УВ/4Р/485/4М	-
17М6/4УВ/4Р/485/8Gb/F	-
