Мерадат-М25М6

Мерадат-М25М6 - многоканальный измеритель и электронный самописец с графическим 3,5" дисплеем и с USB-разъемом для считывания архива. Прибор имеет от 8 до 24 входов 0-20 мА, предназначенных для подключения датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

Электронный самописец
USB-разъем
График температуры отображается на дисплее
8-24 входных каналов (входы 0-20 мА)
8-12 аварийных реле
4 дополнительных аварийных реле на основном блоке
2 блока
Энергонезависимая память
Интерфейс для связи с компьютером RS485
Гарантия 5 лет

Предназначен для:

Измерения физических величин
Аварийной сигнализации

Модели прибора

8 измерительных каналов +

Наименование	Цена за 1 шт.	Купить	Техническое описание
М25М6//4Р//485//8Gb//F-РВ//8DC(0/20) 8 входов 0-20 мА; 4 аварийных реле; интерфейс RS485; архив 8 Гб, USB-разъем	75 790 руб.	- + шт	не загружено
М25М6//4Р//485//8Gb//F-РВ//8DC(0/20)//8Р//8Р 8 входов 0-20 мА; 16 реле; 4 аварийных реле; интерфейс RS485; архив 8 Гб, USB-разъем	82 110 руб.	- + шт	не загружено
М25М6//4Р//485//8Gb//F//Eth-РВ//8DC(0/20)//8Р//8Р 8 входов 0-20 мА; 16 реле; 4 аварийных реле; интерфейс RS485; Ethernet-разъем; архив 8 Гб, USB-разъем	88 430 руб.	- + шт	не загружено

12 измерительных каналов +

Наименование	Цена за 1 шт.	Срок поставки	Купить	Техническое описание
М25М6//4Р//485//8Gb//F-РВ//12DC(0/20)//12Р//12Р 12 входов 0-20 мА; 24 реле; 4 аварийных реле; интерфейс RS485; архив 8 Гб, USB-разъем	86 320 руб.		- + шт	не загружено
М25М6//4Р//485//8Gb//F//Eth-РВ//12DC(0/20)//12Р//12Р 12 входов 0-20 мА; 24 реле; 4 аварийных реле; интерфейс RS485; Ethernet-разъем; архив 8 Гб, USB-разъем	92 640 руб.		- + шт	не загружено

24 измерительных каналов +

Наименование	Цена за 1 шт.	Срок поставки	Купить	Техническое описание
М25М6//4Р//485//8Gb//F//Eth-РВ//24DC(0/20) 24 входа 0-20 мА; 4 аварийных реле; интерфейс RS485; Ethernet-разъем; архив 8 Гб, USB-разъем	105 270 руб.		- + шт	не загружено

Технические характеристики "Мерадат-М25М6"

Входы: 8, 12 или 24 входа 0-20 мА;
Выходы: Реле;
Закон регулирования: нет;
Напряжение питания: Номинальное ~ 220В, допустимое ~160…250В;
Потребляемая мощность: Не более 20 Вт;
Корпус: Металлический блок индикации и управления. Пластмассовый блок измерения и выходов с креплением на DIN-рейку;
Дисплей: Графический жидкокристаллический экран 67х33мм, разрешение 128х64 точек;
Считывание архива: USB-разъем
Габаритные размеры: Блок индикации и управления: 96х96х82мм; Блок измерения: 107х92,5х59мм, 159х92,5х59мм или 340х140х92мм;
Масса: Не более 2,2 кг;
Условия эксплуатации: От +5ºС до +45ºС, влажность от 5 до 70%, без конденсации влаги;

Полное описание "Мерадат-М25М6"

Полное описание

Многоканальный программируемый универсальный измеритель Мерадат-М25М6

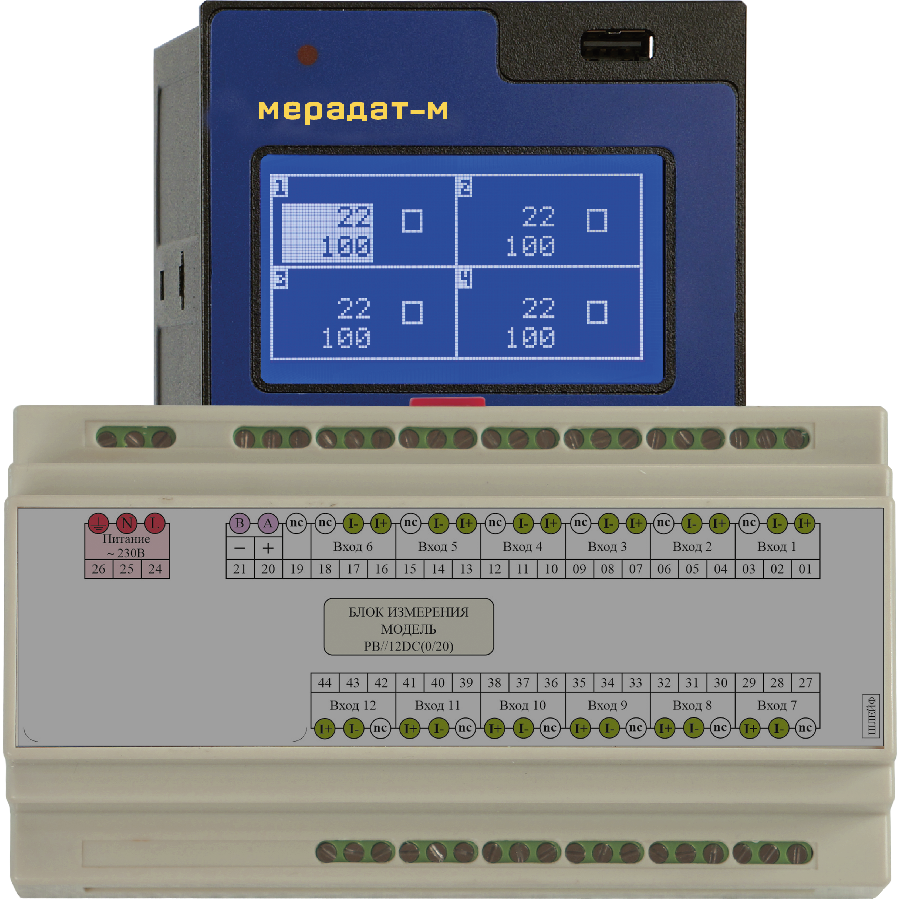

Мерадат-М25М6 - универсальный измеритель и электронный самописец по 8-24 независимым каналам одновременно. Исполнение в виде двух блоков – блок индикации в металлическом корпусе с графическим 3,5 дюймовым дисплеем для щитового монтажа и блок измерения в пластиковом корпусе для крепления на DIN-рейку. Блоки могут быть удалены друг от друга на расстояние до 1км. Есть возможность отображать все измеряемые каналы одновременно в виде таблицы. Возможно настраивать отображаемую величину (С0, Па, %). Прибор снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.

Описание работы , технические характеристики и схемы подключения

Сертификаты и разрешения

Технические условия: ТУ 4210-015-12058217-2009

Сертификация: Приборы «Мерадат» внесены в Государственный реестр средств измерений Российской Федерации (подробная информация о сертификатах размещена на сайте www.meradat.ru).

Метрология: Поверка приборов «Мерадат» должна осуществляться в соответствии с действующей методикой поверки (методика поверки размещена на сайте www. .meradat.ru). Межповерочный интервал 2 года
